Описание

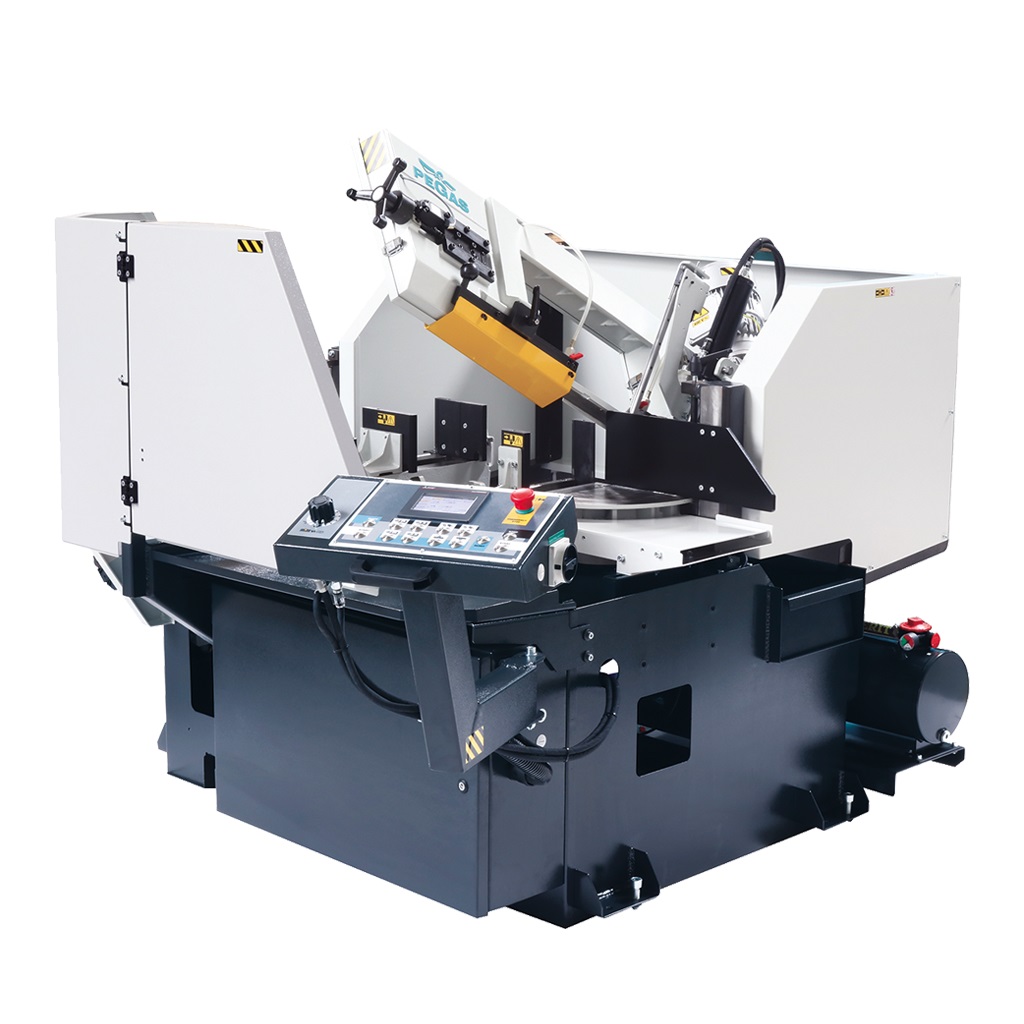

Конструкция станка Pegas 230×280 A-CNC-R
- Станок оснащен программируемым контроллером PLC MITSUBISHI FX5U. Привод пилы полностью управляется частотным преобразователем MITSUBISHI;
- Цветной сенсорный экран MITSUBISHI GT 2104 позволяет легкую связь оператора со станком. Он показывает все рабочие режимы (скорость резания, скорость подачи, время резания и т. д.);
- Длина и количество заготовок задаются с пульта управления. Возможно задать до 15 различных программ для разных длин для быстрой настройки;
- Все несущие части станка изготовлены из чугуна и спроектированы таким способом, чтобы соответствовать максимальным нагрузкам в производственных условиях;
- Рама установлена на подшипниках и имеет наклон на 25° , что позволяет увеличить срок службы ленточного полотна.
- Тиски изготовлены из чугуна и губки тисков обеспечивают безопасный зажим заготовки. Губки тисков управляются гидравлически.
- Подающие тиски двигаются с помощью гидравлического цилиндра по двум шлифованным направляющим. Для точного позиционирования подающих тисков станок доходит в конечные точки микроподачей.
- Направление ленточного полотна задается при помощи твердосплавных пластин и подшипников качения. На станке имеется автоматический контроль натяжения пильного полотна.
- Привод ленточного полотна осуществляется посредством червячного редуктора.
- Трехфазный электродвигатель с двойной обмоткой, 2 скорости резания. Термозащита электродвигателя.
- Охлаждающая система для СОЖ обеспечивает распределение жидкости в направляющие пильного полотна.
- Станина с поддоном для стружки.
- Концевой выключатель натяжки (обрыва) полотна и открытия кожуха.
- Шкивы станка предварительно отрегулированы и настроены на заводе таким образом, чтобы при установке ленточного полотна оно самоцентрировалось, выбирая зазор 0,7мм между торцем пилы и ребордой шкива. Это запатентованное решение Pegas позволяет упростить установку ленточного полотна на станок и избежать износа реборды в будущем.
- Управление 24 Вольт.
- Станок оснащен аварийной кнопкой безопасности для остановки станка в экстренных случаях а для пуска станка используется две (для предотвращения травматизма).
Станок оборудован гидроагрегатом фирмы «ARGO-HYTOS» Чехия, который управляет всеми функциями автоматического станка:
1) опускание пильной рамы консоль при резании,
2) подъём консоли,
3) открытие и закрытие основных и подающих тисков,
4) подачу заготовки в зону резания.
Рабочий цикл станка
Станок автоматически зажимает материал в основных тисках, подающие тиски отходят в положение для заданной длины отрезаемого материала и зажимают материал. Консоль опускается вниз с заданной скоростью подачи, после отрезки материала поднимается в верхнее положение. Основные тиски открываются, подающие тиски передвигают материал на требуемую длину. Основные тиски зажимают материал, подающие тиски открываются и весь цикл повторяется. Оператор только закладывает заготовку и снимает отрезанные. Во время резки возможно исправлять скорость полотна и скорость подачи консоли.
Стандартная комплектация Pegas 230×280 A-CNC-R:
- паспорт и инструкция по эксплуатации на русском языке в бумажном виде и на CD-диске;
- трехфазный электродвигатель;
- червячный редуктор;
- система СОЖ (охлаждение) в сборе с электронасосом;
- емкость для сбора стружки;
- высокоточные комбинированные направляющие ленточного полотна (подшипники и твердосплавные пластины);
- управление 24 Вольт;
- устройство определения начала заготовки;
- пильное полотно;
- лоток для приема отрезанных заготовок;
- щётка для очистки ленточного полотна;
- автоматический контроль усилия подачи пильной рамы при резке материалов различного сечения, зависящий от нагрузки на двигатель;
- щётка для очистки ленточного полотна;
- автоматический контроль натяжения ленточного полотна;
- двухсторонние твердосплавные пластины (удвоенный срок эксплуатации);
- набор инструментов для обслуживания станка.

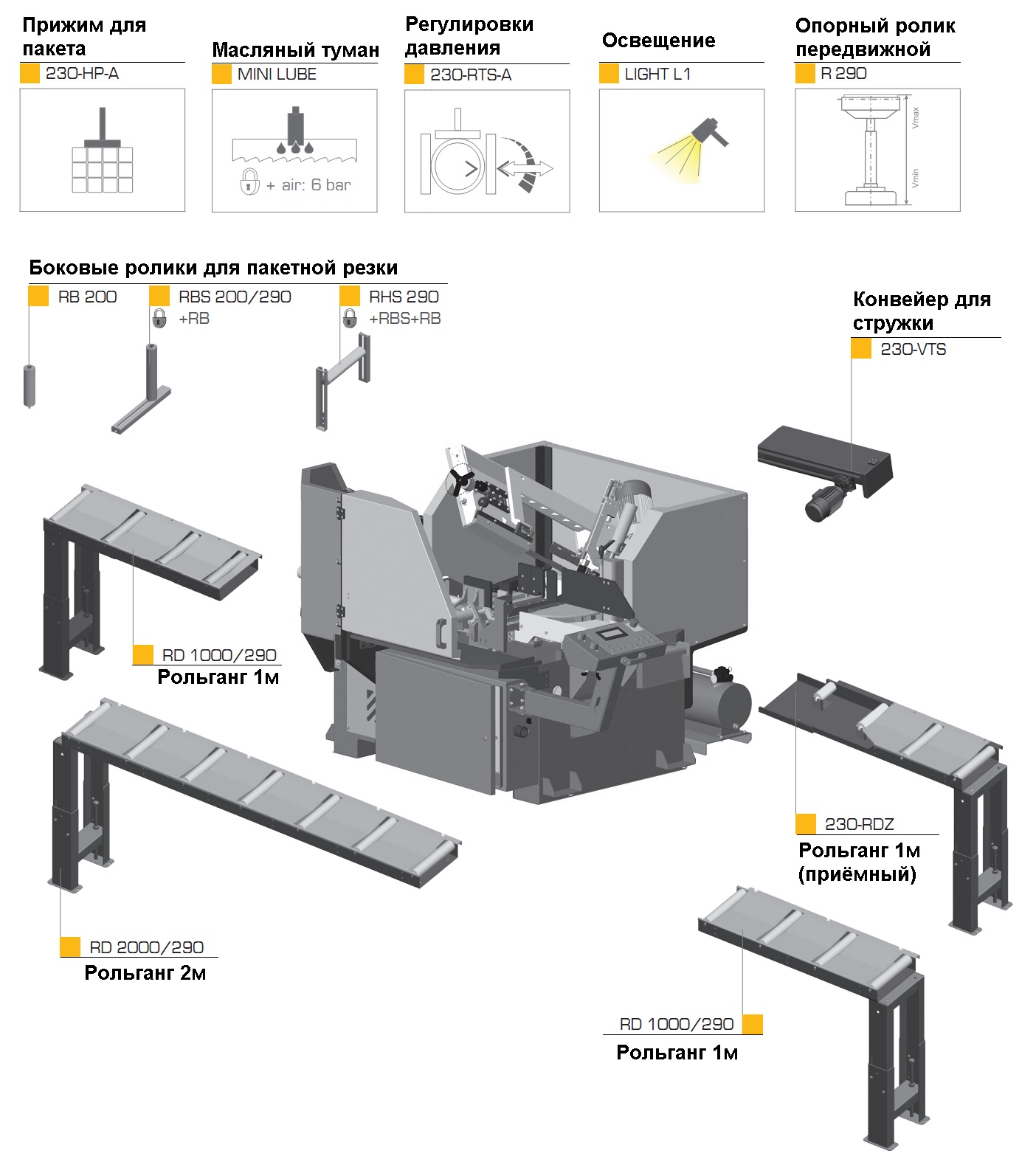

Дополнительные принадлежности
За дополнительную оплату возможна поставка рольгангов подающих, рольгангов приёмных, галогенного освещения, ленточных полотен фирмы Honsberg (Германия), а также набор быстроизнашивающихся запасных частей (твердосплавные пластины, винты).
