Pegas 230×280 SHI-LR

Описание

Конструкция станка Pegas 230×280 SHI-LR

Конструкция станка выполнена таким образом, чтобы выдерживать даже самые экстремальные нагрузки, которые могут возникнуть в процессе эксплуатации. В виду этого основные несущие части станка выполнены из литого чугуна для того, чтобы свести к минимуму возникновение вибрации и ударов, которые могут возникнуть в процессе эксплуатации станка. Тиски и поворотное устройство из тех же соображений выполнены из литого чугуна.

• Консоль базируется на подшипниках для облегчения поворота и установлена с наклоном на 25° , что позволяет увеличить срок службы ленточного полотна (для уменьшения угла перегиба ленты);
• Высота подъема консоли регулируется специальным приспособлением в зависимости от диаметра заготовки. Когда консоль опускается в нижнее положение, срабатывает датчик и консоль поднимается в верхнее  предварительно настроенное положение;
• Станок оборудован очищающей щеткой, которая служит для очистки зубьев ленточного полотна что в свою очередь существенно продлевает его срок службы
• Зажим тисков производится при помощи гидроцилиндра. Подвижная губка тисков перемещается в настраиваемом пазе, который выполнен в форме ласточкиного хвоста. Тиски также оснащены предварительным устройством наладки тисков при помощи трапецеидального винта и ручки.
• Станок оснащен устройством автоматического контроля  натяжения ленточного полотна. Натяжение ленточного полотна осуществляется вручную. Выпрямление полотна в зоне реза осуществляется при помощи четырех подшипников и шести твердосплавных пластин.
• Привод ленты реализован посредством однообмоточного электродвигателя совместно с частотным преобразователем, что позволяет бесступенчато регулировать скорость вращения ленточного полотна. Электродвигатель крепится непосредственно к червячному редуктору который закреплен на консоли станка и вращательное движение через вал передается на шкив.  Двигатель станка оборудован защитой от перегрева.
• Система подачи СОЖ обеспечивает распределение СОЖ  в зону реза и на направляющие ленточного полотна.
• Станина станка оборудована поддоном для сбора стружки
• Станок оборудован датчиками безопасности на открытие кожуха и обрыва ленточного полотна

Стандартная комплектация Pegas 230×280 SHI-LR :

• трехфазный электродвигатель;
• червячный редуктор Varvel;
• тиски с системой быстрого зажатия заготовки;
• станция СОЖ (охлаждение) в сборе с электронасосом;
• съемный поддон для стружки (быстрое обслуживание станка);
• высокоточные комбинированные направляющие ленточного полотна (подшипники и твердосплавные пластины с возможностью переустановки на вторую сторону);
• управление 24 Вольт;
• паспорт и инструкция по эксплуатации на русском языке в бумажном виде и список запасных частей на CD-диске;
• упор с мерной линейкой 500мм;
• пильное полотно Honsberg (Германия) – 1шт;
• щётка для очистки ленточного полотна от стружки;
• поворотный пульт управления от Mitsubishi Electric;
• система автоматического ограничения подачи пильной рамы за счет обратной связи при превышении заданной нагрузки на двигатель;
• устройство для автоматического определения начала заготовки;
• система контроля натяжения ленточного полотна.

Рабочий цикл станка

оператор нажимает кнопку старта цикла, после этого станок сам производит зажим заготовки в тисках, приводит в движение ленточное полотно, подает СОЖ, и начинает опускать вниз пильную раму. Скорость опускания пильной рамы регулируется при помощи дроссельного клапана. После того как станок выполнил рез, консоль поднимается в верхнее положение, после чего прекращается вращение ленточного полотна и выключается подача СОЖ и тиски раскрываются. После чего рабочий производит манипуляции с материалом.

Пульт управления станком выдает информацию о правильном натяжении ленточного полотна, о правильном положении защитного кожуха ленточного полотна.

Также станок в режиме реального времени выдает данные о степени нагрузки на двигатель станка и позволяет полностью контролировать правильность резки непосредственно во время ее выполнения.

Предлагаем купить ленточнопильный станок по металлу Pegas 230×280 SHI-LR

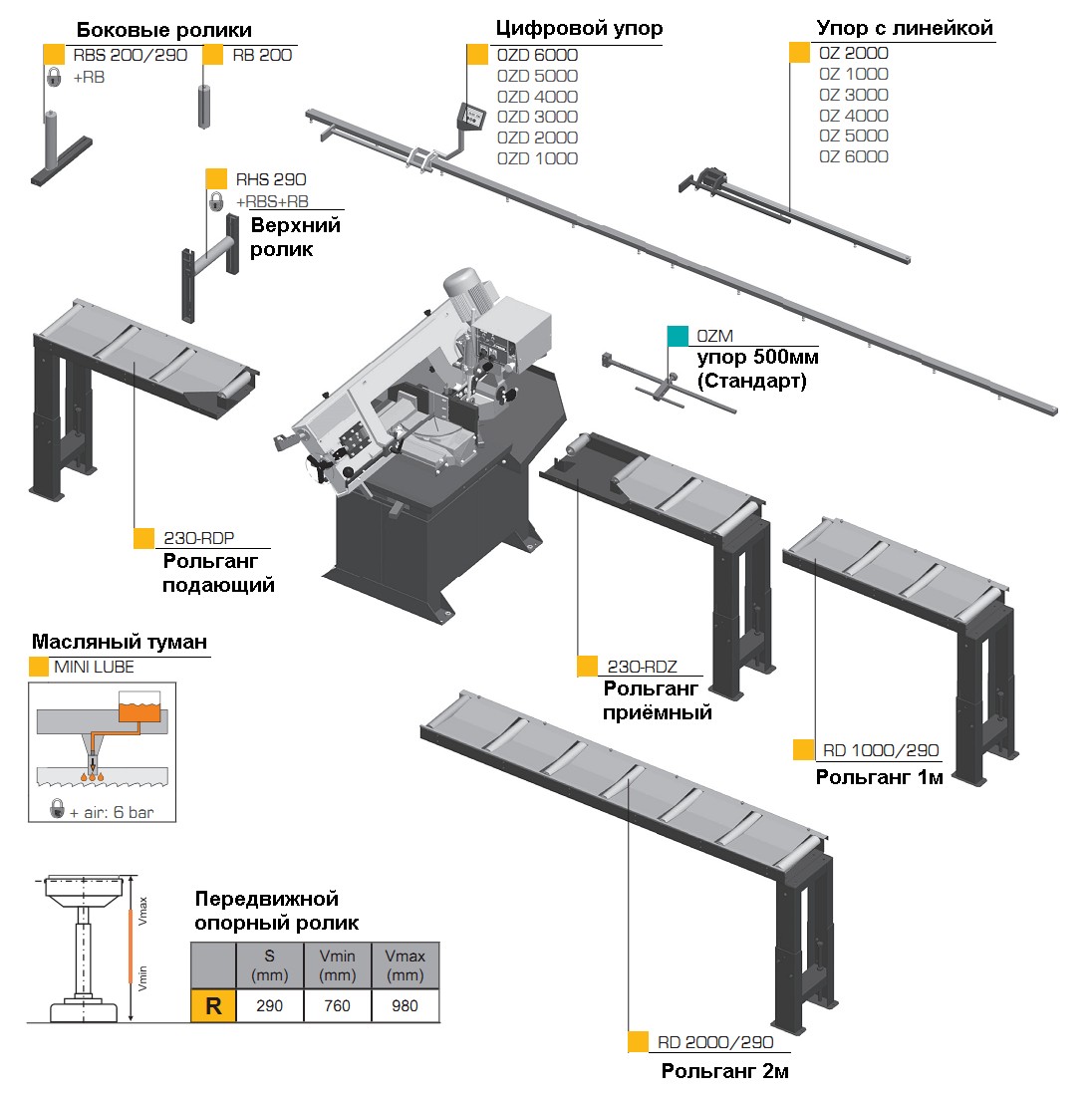

Дополнительные принадлежности модели Pegas 230×280 SHI-LR

За дополнительную оплату возможна поставка рольгангов подающих, рольгангов приёмных, вертикального прижима для формирования пакета, галогенного освещения, ленточных полотен фирмы Honsberg (Германия), а также набор быстроизнашивающихся запасных частей (твердосплавные пластины, винты).
