Описание

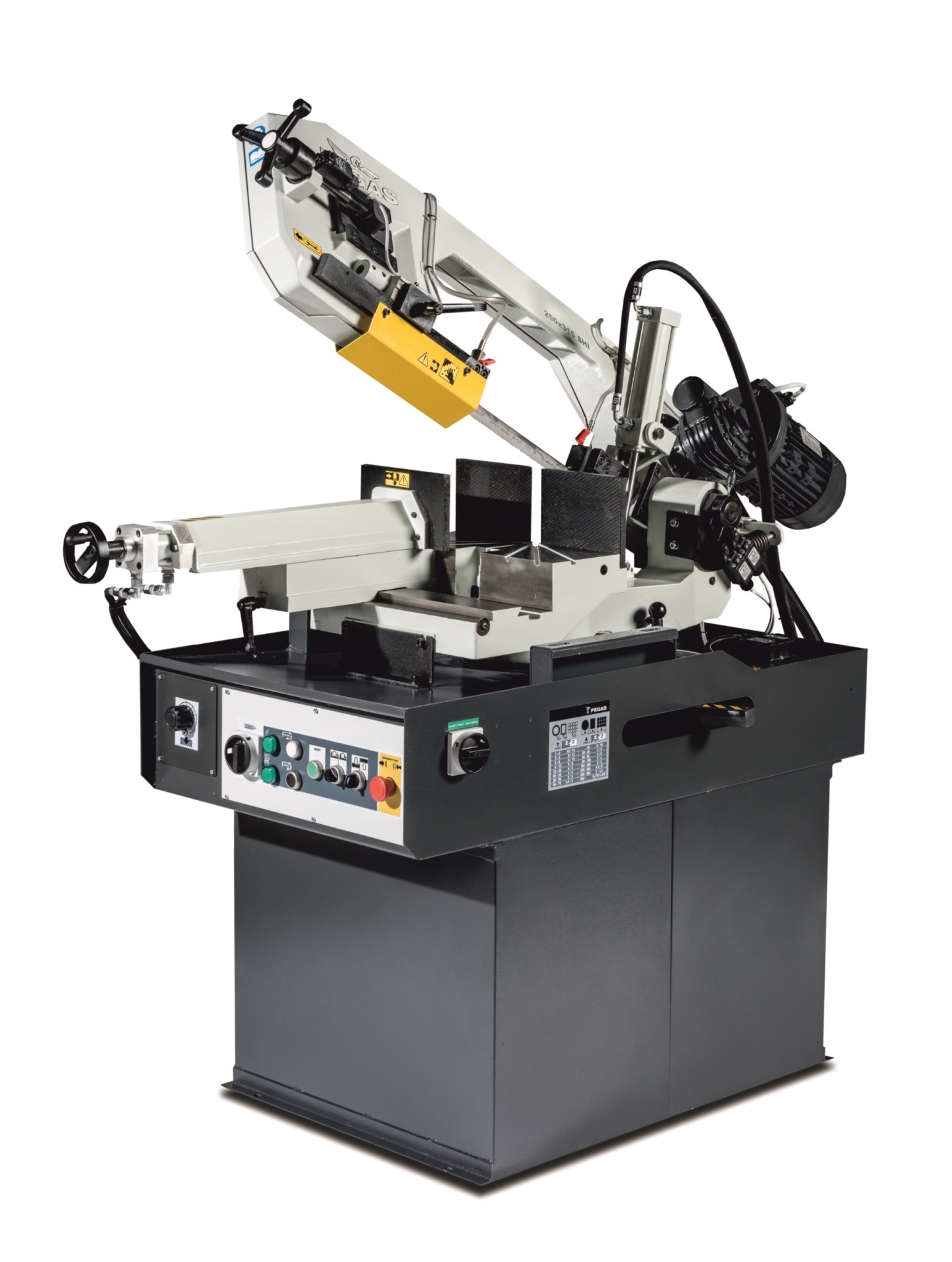

Конструкция ленточнопильного станка
Конструкция станка выполнена таким образом, чтобы выдерживать даже самые экстремальные нагрузки, которые могут возникнуть в процессе эксплуатации. В виду этого основные несущие части станка выполнены из литого чугуна для того, чтобы свести к минимуму возникновение вибрации и ударов, которые могут возникнуть в процессе эксплуатации станка. Тиски и поворотное устройство из тех же соображений выполнены из литого чугуна.
- Консоль базируется на подшипниках для облегчения поворота и установлена с наклоном на 25° , что позволяет увеличить срок службы ленточного полотна (для уменьшения угла перегиба ленты);
- Высота подъема консоли регулируется специальным приспособлением в зависимости от диаметра заготовки. Когда консоль опускается в нижнее положение, срабатывает датчик и консоль поднимается в верхнее предварительно настроенное положение;
- Станок оборудован очищающей щеткой, которая служит для очистки зубьев ленточного полотна что в свою очередь существенно продлевает его срок службы
- Зажим тисков производится при помощи гидроцилиндра. Подвижная губка тисков перемещается в настраиваемом пазе, который выполнен в форме ласточкиного хвоста. Тиски также оснащены предварительным устройством наладки тисков при помощи трапецеидального винта и ручки.
- Станок оснащен устройством автоматического контроля натяжения ленточного полотна. Натяжение ленточного полотна осуществляется вручную. Выпрямление полотна в зоне реза осуществляется при помощи четырех подшипников и шести твердосплавных пластин.
- Привод ленты реализован посредством двухобмоточного электродвигателя (2 скорости). Электродвигатель крепится непосредственно к червячному редуктору, который закреплен на консоли станка и вращательное движение через вал передается на шкив. Двигатель станка оборудован защитой от перегрева.
- Система подачи СОЖ обеспечивает распределение СОЖ в зону реза и на твердосплавные направляющие ленточного полотна.
- Станина станка оборудована поддоном для сбора стружки
- Станок оборудован датчиками безопасности на открытие кожуха и обрыва ленточного полотна
- Управление станком осуществляется посредством сети 24 Вольта.
Рабочий цикл станка Pegas 250×315 SH-LR
Оператор нажимает кнопку старта цикла, после этого станок сам производит зажим заготовки в тисках, приводит в движение ленточное полотно, подает СОЖ, и начинает опускать вниз пильную раму. Скорость опускания пильной рамы регулируется при помощи дроссельного клапана. После того как станок выполнил рез, консоль поднимается в верхнее положение, после чего прекращается вращение ленточного полотна и выключается подача СОЖ и тиски раскрываются. После чего рабочий производит манипуляции с материалом.
Стандартная комплектация ленточнопильного станка
- трехфазный электродвигатель;
- червячный редуктор Varvel;
- тиски с системой быстрого зажатия заготовки;
- станция СОЖ (охлаждение) в сборе с электронасосом;
- съемный поддон для стружки (быстрое обслуживание станка);
- высокоточные комбинированные направляющие ленточного полотна (подшипники и твердосплавные пластины с возможностью переустановки на вторую сторону);
- управление 24 Вольт;
- паспорт и инструкция по эксплуатации на русском языке в бумажном виде и список
- запасных частей на CD-диске;
- упор с мерной линейкой 500мм;
- пильное полотно Honsberg (Германия) – 1шт;
- щётка для очистки ленточного полотна от стружки;
- система контроля натяжения ленточного полотна.
Дополнительные принадлежности Pegas 250×315 SH-LR
| 250-HP | Вертикальный гидравлический прижим для резки материала пакетом. При помощи гидроцилиндра зажимает пакет в вертикальном направлении. |
| LIGHT L1 | Освещение зоны реза – галогенная лампа. |
| MINI LUBE | Масляный туман – безотходная система смазки заменяющая охлаждение СОЖ, предназначена для резки тонкостенных труб и цветных металлов. Работает на сжатом воздухе 6 Бар. |
| 230 RDP | Подающий рольганг длинной длина 1000 мм, ширина 290 мм, грузоподъёмность 200 кг/м. |
| 230 RDZ | Приемный рольганг длинной длина 1000 мм, ширина 290 мм, грузоподъёмность 200 кг/м. |
| RD 1000/290 | Усиленный рольганг с ванной, длина 1000 мм, ширина 290 мм, грузоподъёмность 200 кг/м, с одной опорной стойкой. |
| RD 2000/290 | Усиленный рольганг с ванной, длина 2000 мм, ширина 290 мм, грузоподъёмность 200 кг/м, с одной опорной стойкой. |
| RB 200 | Вертикальный боковой опорный ролик неподвижный, высота 200 мм, прикрепленный к ванне рольганга RD. |
| RBS 200/290 | Вертикальный боковой опорный ролик подвижный – для пакетов, высота 200 мм. Используется только совместно с RB роликом. |
| RHS 290 | Горизонтальный ролик – для формирования пакетов заготовок, шириной 290 мм. |
| OZ 1000 | Ручной упор с линейкой для заготовок длинной 1000 мм. установленный на рольгангег. |
| OZ 2000 | Ручной упор с линейкой для заготовок длинной 2000 мм. установленный на рольганге |
| R290 | Опорный ролик. |
| 250-QPARTS | Набор быстро изнашиваемых запасных частей:
Твердосплавная пластинка – 6 шт. Винт для твердосплавной пластинки – 6 шт. Подшипник – 4 шт. Щетка для очистки ленты – 10 шт. |
