Описание
Конструкция ленточнопильного станка
Конструкция станка выполнена таким образом, чтобы выдерживать даже самые экстремальные нагрузки, которые могут возникнуть в процессе эксплуатации. В виду этого основные несущие части станка выполнены из литого чугуна для того, чтобы свести к минимуму возникновение вибрации и ударов, которые могут возникнуть в процессе эксплуатации станка. Тиски и поворотное устройство из тех же соображений выполнены из литого чугуна.
Станок оборудован функцией СТОП реза, Эта функция позволяет в любой момент в процессе резки остановить станок. При нажатии этой кнопки станок автоматически поднимает консоль в верхнюю позицию и после этого прекращает вращение ленточного полотна.
- Консоль станка сконструирована таким образом, чтобы обеспечить оптимальное соотношение мощности и точности резки. Консоль расположена на валу (шарнире) с опорами в предварительно отрегулированных конусных гнездах.
- Высота подъема консоли регулируется специальным приспособлением в зависимости от диаметра заготовки. Когда консоль опускается в нижнее положение, срабатывает датчик и консоль поднимается в верхнее предварительно настроенное положение.
- Станок оборудован приводной очищающей щеткой, которая служит для очистки зубьев ленточного полотна, что в свою очередь существенно продлевает его срок службы.
- Зажим тисков производится при помощи гидроцилиндра. Подвижная губка тисков перемещается в настраиваемом пазе, который выполнен в форме ласточкиного хвоста. Тиски также оснащены предварительным устройством наладки при помощи трапецеидального винта и ручки. Подвижная губка тисков также может перемещаться вправо и влево в зависимости от угла резки.
- Станок оснащен устройством автоматического контроля натяжения ленточного полотна. Натяжение ленточного полотна осуществляется вручную. Выпрямление полотна в зоне реза осуществляется при помощи четырех подшипников и шести твердосплавных пластин.
- Пульт управления станком от Mitsubishi Electric– поворотный и удобен для работы и для обслуживания станка.
На экране пульта управления отображается следующая информация:
– нагрузка на двигатель в Амперах в текущий момент времени процесса резания;
– угол поворота пильной рамы;
– индикация верхнего положения рамы;
– индикация состояния натяжения пильного полотна;
– отображения времени реза/ времени до окончания реза;
– скорость резания в м/мин и другие параметры станка - Привод ленты реализован посредством электродвигателя совместно с частотным преобразователем, что позволяет бесступенчато регулировать скорость вращения ленточного полотна. Электродвигатель крепится непосредственно к червячному редуктору, который закреплен на консоли станка и вращательное движение через вал передается на шкив. Двигатель станка оборудован защитой от перегрева.
- Станок оборудован системой подачи СОЖ, которая обеспечивает оптимальное распределение жидкости в зоне реза.
- Станина с поддоном для сбора стружки.
- Концевой выключатель натяжки полотна и открытия кожуха.
- Управление 24 Вольта.

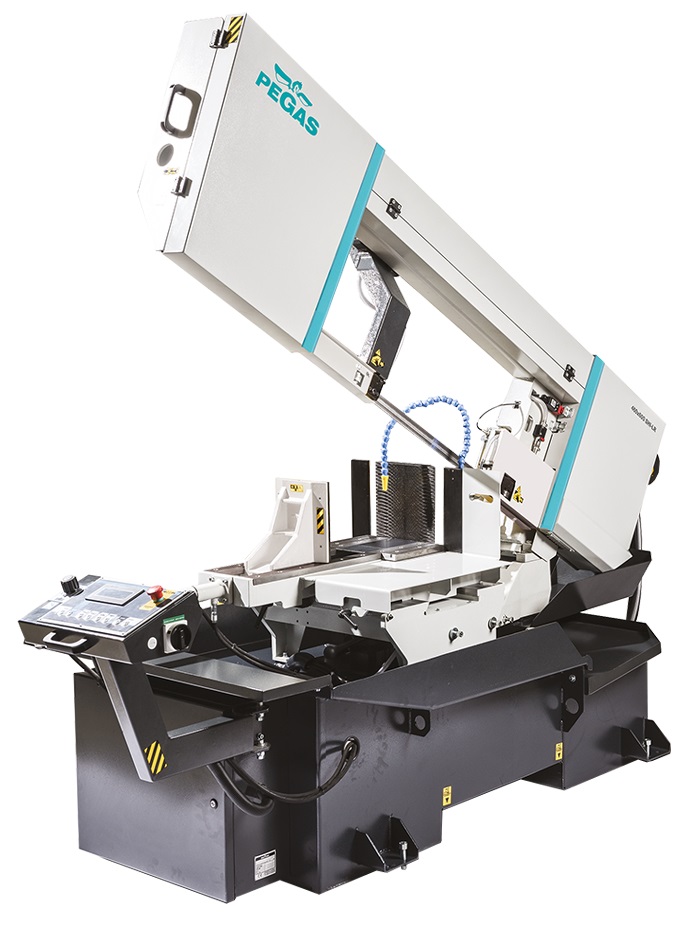

Рабочий цикл станка Pegas 460×600 SHI-LR
После нажатия кнопки «Старт» осуществляется полный цикл резки – зажим заготовки в тисках, включение привода ленточной пилы, опускание рамы с заданной подачей, остановка движения пилы в конце реза, подъем рамы в исходное положение и разжим тисков. Оператору остается только подавать заготовку на выбранную длину по упору. Всеми функциями станка можно управлять отдельно, посредством нажатия соответствующих кнопок.
Стандартная комплектация:
- паспорт и инструкция по эксплуатации на русском языке в бумажном виде и на CD-диске;
- трехфазный электродвигатель;
- червячный редуктор Varvel (Италия);
- частотный преобразователь регулирующий скорость пилы от 20-100 м/мин;
- система СОЖ (охлаждение) в сборе с электронасосом;
- поддон для удобного сбора стружки;
- высокоточные комбинированные направляющие ленточного полотна (подшипники и твердосплавные пластины);
- твердосплавные пластины с возможностью переустановки на вторую сторону;
- автоматический контроль натяжения и обрыва ленточного полотна;
- приводная щётка для очистки ленточного полотна от стружки;
- поворотный пульт управления от Mitsubishi Electric;
- цифровая индикация угла поворота пильной рамы;
- система автоматического ограничения подачи пильной рамы за счет обратной связи при превышении заданной нагрузки на двигатель;
- пильное полотно Honsberg (Германия) 5380х41х1,3 – 1шт.;
- набор инструментов для обслуживания станка.
Дополнительные принадлежности ленточнопильного станка:
За дополнительную оплату возможна поставка рольгангов подающих, рольгангов приёмных, вертикального прижима для пиления пакета материала, галогенного освещения, ленточных полотен фирмы Honsberg (Германия), а также набор быстроизнашивающихся запасных частей (твердосплавные пластины, винты, очистительные щётки).
| 460 HP | Гидравлический вертикальный прижим для резки пакетом. При помощи гидроцилиндра зажимает пакет в вертикальном направлении |
| 460 RTS | Регуляция давления в тисках (для тонкостенных деталей) |
| 460-SKZ | Приёмный лоток для отрезанных деталей |
| LASER LINE | Отображение линии реза на заготовке лазерной полоской |
| LIGHT L1 | Освещение зоны реза – галогенная лампа |
| MINI LUBE | Масляный туман |
| 460-SRZ | Дополнительные губки тисков обеспечивающие зажим отрезанной заготовки после линии пропила |
| 460-RDT,
1000/620 |
Усиленный приемный или подающий рольганг, ширина роликов 620 мм, длина 1000 мм, можно присоединить к рольгангам RDZ и RDP, грузоподъёмность 1000 кг/м |
| 460-RDM,
2000/620 |
Усиленный рольганг приемный или подающий с приводом, ширина 620 мм, длина 2000 мм, привод через червячный редуктор, регуляция скорости подачи преобразователем частоты, отдельное управление. |
| 460-RDP-2000 | Усиленный переходный подающий рольганг, длина 2000 мм, ширина роликов 620 мм с модифицированными роликами, для возможности поворота плеча при резе под углом |
| 460-RDPM-2000 | Входной присоединяющий рольганг для рольгангов модели RDT, длина 2000мм, ширина 600мм с приводом. Электродвигатель с червячным редуктором предназначен тоже для привода сегментов RDM-L. |
| 460-RDZ-2000 | Усиленный переходный приемный рольганг, длина 2000 мм, ширина роликов 600 мм с модифицированными роликами, для возможности поворота плеча при резе под углом |
| 460-RDZM-2000 | Выходной присоединяющий рольганг для рольгангов модели RDT, длина 2000мм, ширина 600мм с приводом. Электродвигатель с червячным редуктором предназначен тоже для привода сегментов RDM-L. |
| 500-RBR | Боковой опорный ролик неподвижный, высота 500 мм |
| 500-RBRS | Боковой опорный ролик подвижный – для пакетов, высота 500 мм. Работает только с RB |
| 460-RDH | Передвижной опорный ролик |
| OZP 2000 | Упор с линейкой, ручная настройка упора с показанием на стальной линейке 2000 мм, устанавливается на рольганг |
| OZP-D 2000 | Цифровой упор 2000 мм, ручная настройка упора |
| OZS 2000 | Электромеханический упор для применения с рольгангом RDM. Материал после контакта с мелким упором переключит в медленную подачу и после доезда на размер выключит привод. Длина 2 м. Измерение длины масштабом и отметкой |
