Конструкция ленточнопильного станка
Массивная конструкция станка спроектирована таким образом, чтобы ресурс использования ленточных полотен в процессе эксплуатации продлевался на, как можно, большее время.
- Рама перемещается на двух призматических колоннах с линейными направляющими качения. Полотно имеет наклон 7° к плоскости заготовки, что в свою очередь обеспечивает наивысшую мощность при резке профилей и сплошных заготовок и одновременно повышает срок службы ленточного полотна;
- Щетка для очистки полотна с приводом;
- Зажимные тиски оснащены уникальной конструкцией зажимной губки которая зажимает материал как справа, так и слева от линии реза;
- Пульт управления станком от Mahler (X-CNC) – поворотный и удобен для работы и для обслуживания станка;
- Система управления скоростью подачи пильной рамы в зависимости от профиля или сечения разрезаемого материала.

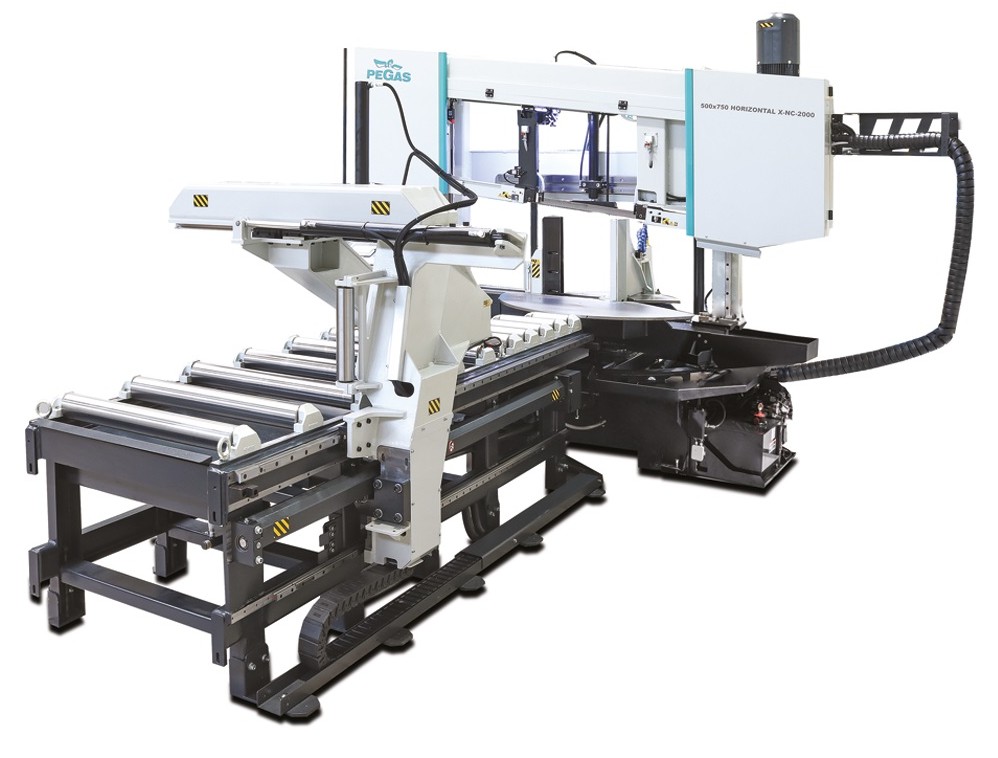

Стандартная оснастка станка Pegas 500×750 HORIZONTAL X-NC-BS
- пильное полотно Honsberg (Германия)– 1шт.;
- устройство контроля натяжения ленточного полотна с отображением состояния натяжения на пульте управления;
- гидравлический поворот и зажим пильной рамы от +60°-0°-60° в автоматическом режиме;
- CNC – контроллер PLC SiEMENS SIMATIC S7-1200 с цветным сенсорным экраном HMI SIEMENS TP 700 COMFORT полностью управляет всеми движениями и функциями станка;
- призматические колонны с линейными направляющими качения;
- цифровая индикация угла поворота рамы на пульте управления станка;
- высокоточные комбинированные направляющие ленточного полотна (подшипники и твердосплавные пластины), при этом твердосплавные пластины с возможностью переустановки на вторую сторону;
- приводная щётка для очистки ленточного полотна;
- система автоматического ограничения подачи пильной рамы в зависимости от нагрузки на зуб(двигатель) ленточного полотна при пилении заготовок с переменным профилем поперечного сечения;
- массивные ролики на станке для поддержки тяжёлых заготовок со стороны приема и подачи заготовки;
- червячный редуктор Varvel (Италия);
- система СОЖ (охлаждение) в сборе с электронасосом;
- губки тисков обеспечивающие зажим заготовки до и после линии реза;
- система регулировки давления в тисках (для тонкостенных заготовок);
- подвижная губка тисков имеет привязку к подвижной направляющей пильного полотна;
- освещение рабочей зоны;
- пистолет для смыва стружки;
- набор инструментов для обслуживания станка
Дополнительное оснащение
За дополнительную оплату возможна поставка рольгангов подающих, рольгангов приёмных, вертикального прижима для пиления пакета материала, галогенного освещения, набора быстроизнашивающихся запасных частей (твердосплавные пластины, винты, очистительные щётки), ленточных полотен фирмы Honsberg (Германия), а также СОЖ.
